低精度算子支持开发规范¶

1.1 FP16 简介¶

FP16 指得是半精度浮点数表示,通常意义上其表示的为 Nvidia 提供的半精度浮点数表示方案， 也被 IEEE 754-2008 方案所采纳。此方案有别于 Intel 提供的半精度表示方案 BF16, BF16 的采用直接截断尾数的方式。FP16 较 BF16 拥有更长的尾数，但阶码较短。因此 FP16 可以提供较 BF16 更好的有效位长度，而 BF16 可以提供较 FP16 更广的动态范围。

表 1-1 FP16 和 BF16 在近 1 端的精度表现

注：Epsilon 是各浮点表示形式下使得 1+ε >1 成立的最小浮点数值

表 1-2 FP16、FP32 与 BF16 的动态范围

1.2 FP16 格式¶

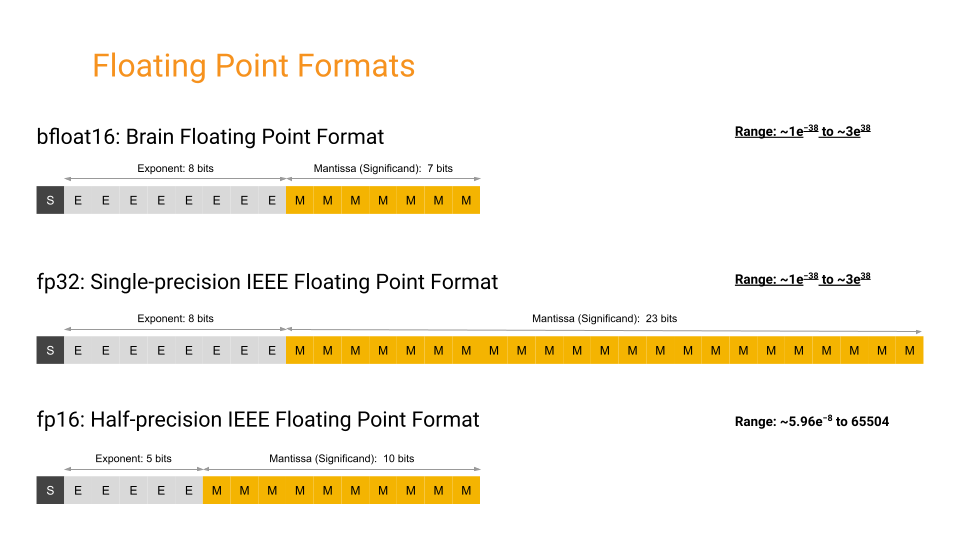

FP16 格式采用 16 位对浮点数进行表示，其中尾数位为 10 位，阶码为 5 位，符号位 1 位。

BF16 格式采用 16 位对浮点数进行表示，其中尾数位为 7 位，阶码为 8 位，符号位 1 位。

FP16 格式与 BF16、FP32 格式的比较见表 1-3。

注意阶码部分采用移码表示，偏移值为 15。即 01111(2) = 0(10)。如此方便进行 FP16 数值大小比较。

表 1-3 FP16 与 BF16、FP32 格式的对比

注： 表中数字均表示相应项的位数长度

1.3 FP16/BF16 的数值范围及精度¶

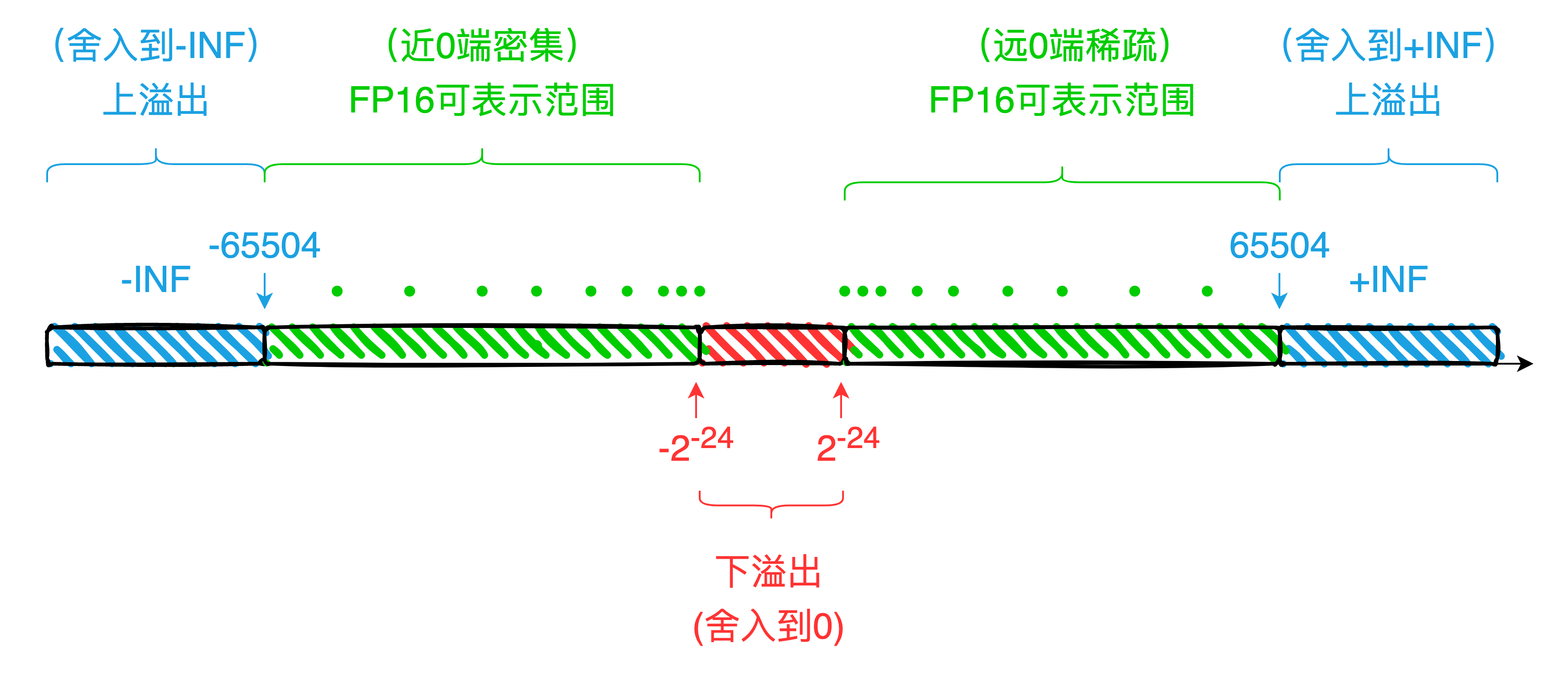

浮点数的表示方案不在本节表述之内，请自行查阅，可参考IEEE 754 相关介绍，在此不做赘述。FP16 可表示数据的最大正值为 65504，超过此数值会造成上溢出问题，舍入为+INF；最小正值约为 0.0000000596（非规格表示下），低于此数值会造成下溢出问题，舍入为+0。符号为负时以绝对值为参考，分别在满足各自情况下舍入为-INF 与-0。关于各个值的表示可见表 1-4 。

表 1-4 FP16 的各特殊值表现

注：X 指 0 或 1

表 1-5 BF16 的各特殊值表现

注：X 指 0 或 1

通常意义上，FP16 可表示十进制下的三位有效数字格式($\log_{10}^{2^{11}}\sim3.311$) ，BF16 可表示十进制下的 2 位有效数字格式($\log_{10}^{2^{8}}\sim2.408$)，但按照浮点数的格式，其表示的绝对精度（精确到哪一数位）在各个区间（本质为各个阶码下并不相同)。

1.4 FP16/BF16 在计算中的精度问题¶

2.1 查找对应的实现文件¶

1. 检索对应 Kernel 的头文件

   1. 通常可以在 paddle/phi/kernels/ 目录下检索到与具体硬件无关的 Kernel 源代码文件及头文件。

   2. 检索方式。

      1. paddle/phi/kernels/ 目录下的文件名通常形式为 Kernel 名字 + '_kernel' 。因此寻找某个具体 Kernel 的相关文件时，可以通过文件名快速查找到。如 Abs 的相关文件为 abs_kernel.h

      2. 可以利用 grep，或者 IDE 中带有的查找功能等对 Kernel 名本身进行搜索，定位具体的实现文件。

2. 检索对应 Kernel 的 源文件 。

   1. 按照需要提供支持的硬件，在相应的目录下查找对应 Kernel 的源文件。Kernel 的 GPU 版本实现代码存放在 paddle/phi/kernels/gpu/ 目录下，CPU 版本实现代码存放在 paddle/phi/kernels/cpu/ 目录下。

      1. FP16 数据类型一般在 GPU、XPU 上支持，可在 gpu、xpu 目录下的相关文件中添加 FP16 数据支持。

      2. BF16 数据类型一般在 CPU、GPU 上均有支持，可在 cpu、gpu 目录下的相关文件中添加 FP16 数据支持。

   2. 检索方式。

      1. 同 1.b.i 相同，采用文件名进行查找。如 Abs 相关文件为 abs_kernel.cu

2.2 引入所需的头文件¶

为了使用 FP16/BF16 数据类型，需要在 GPU 源文件中引入下列头文件之一。其中 3 中定义了 FP16/BF16 数据类型，1 包含 2 包含 3。引入这些文件后，可以使用 phi::dtype::float16 来表示 FP16 数据类型，可以使用 phi::dtype::bfloat16 来表示 BF16 数据类型。

1. paddle/phi/core/device_context.h

2. paddle/phi/common/data_type.h

   1. FP16 数据类型：paddle/phi/common/float16.h

   2. BF16 数据类型：paddle/phi/common/bfloat16.h

2.3 在 Kernel 注册处添加 FP16/BF16 数据类型支持¶

每一个 GPU 源文件的末尾，都有用来进行 Kernels 注册的宏 PD_REGISTER_KERNEL。如 Abs 的注册宏代码 2-1。

PD_REGISTER_KERNEL(abs,
                   GPU,
                   ALL_LAYOUT,
                   phi::AbsKernel,
                   float,
                   double,
                   int,
                   int64_t,
                   phi::dtype::float16,
                   phi::dtype::complex<float>,
                   phi::dtype::complex<double>) {}

其中 phi::AbsKernel 是 abs 对应的具体 GPU 实现函数，在这之后的 float, double, int, ... 等为 abs 所支持的数据类型。因此要扩充 FP16 数据类型支持，需要在该处添加 phi::dtype::float16 数据类型。如果需要扩充 BF16 数据类型的支持，可添加 phi::dtype::bfloat16。

2.4 函数中添加 FP16/BF16 数据实现的特化支持¶

在注册时添加 FP16/BF16 的数据类型支持后，在对应的实现中也应添加对应的支持。

在 Paddle 中，各个 Kernel 的实现采用模版函数实现，函数所支持的数据类型也以模版参数的形式进行传入。因此可以自行编译出支持 FP16/BF16 实现的代码。但为了提升 FP16/BF16 计算的精度，在涉及数学计算函数和归约计算时，需要我们对 FP16/BF16 算子进行特化。

template <typename T, typename Context, typename Functor>
void ActivationGPUImpl(const Context& dev_ctx,
                       const DenseTensor& x,
                       DenseTensor* out,
                       const Functor& functor) {
  PADDLE_ENFORCE_NOT_NULL(out,
                          errors::NotFound("Output Out should not be nullptr"));
  dev_ctx.template Alloc<T>(out);
  std::vector<const DenseTensor*> ins = {&x};
  std::vector<DenseTensor*> outs = {out};
  funcs::ElementwiseKernel<T>(dev_ctx, ins, &outs, functor);
}

template <typename T>
struct CudaCosFunctor {
  using MPType = typename phi::dtype::MPTypeTrait<T>::Type;

  __device__ __forceinline__ T operator()(const T arg_x) const {
    MPType x = static_cast<MPType>(arg_x);
    return static_cast<T>(cos(x));
  }
};

template <typename T, typename Context>
void CosKernel(const Context& dev_ctx, const DenseTensor& x, DenseTensor* out) {
    funcs::CudaCosFunctor<T> functor;
    ActivationGPUImpl<T, Context, funcs::CudaCosFunctor<T>>(
        dev_ctx, x, out, functor);
}

template <class T>
__global__ void SumArrayCUDAKernel(
    T **in, T *out, int64_t N, size_t in_size, bool read_dst) {
  using MPType = typename phi::dtype::MPTypeTrait<T>::Type;

  int id = blockIdx.x * blockDim.x + threadIdx.x;
  while (id < N) {
    MPType total(read_dst ? static_cast<MPType>(out[id]) : static_cast<MPType>(0));
    for (int i = 0; i < in_size; ++i) {
      const T *tmp = in[i];
      if (tmp) {
        total += static_cast<MPType>(tmp[id]);
      }
    }
    out[id] = static_cast<T>(total);
    id += blockDim.x * gridDim.x;
  }
}

template <typename T, typename Context>
void AddNKernel(const Context &dev_ctx,
                const std::vector<const TensorBase *> &x,
                DenseTensor *out) {
  ...... //pre-dealing

    SumArrayCUDAKernel<T><<<grids, blocks, 0, stream>>>(in_array_data,
                                                        out->data<T>(),
                                                        lod_length,
                                                        in_data.size(),
                                                        dst_write | in_place);

    ...... //post-dealing
}

3.1 关于 MPTypeTrait 实现¶

MPtypeTrait 可以按照代码 3-1 进行实现，在传入 FP16/BF16 类型时，在类内部定义 FP32 类型。

源代码链接：https://github.com/PaddlePaddle/Paddle/blob/develop/paddle/phi/common/amp_type_traits.h

template <typename T>
class MPTypeTrait {
  public:
    using Type = T;
};

template <>
class MPTypeTrait<phi::dtype::float16> {
public:
  using Type = float;
};

template <>
class MPTypeTrait<phi::dtype::bfloat16> {
public:
  using Type = float;
};

3.2 关于__hisinf 和__hisnan¶

__device__ int __hisinf(const __half a)

__device__ bool __hisnan ( const __half a )

3.3 基本数学函数在 FP32 和 FP16 的误差对比¶

基本数学计算函数在 FP16 格式下与 FP32 格式下计算结果的误差

注：

• 其中我们将数学函数归类为三角函数，对数函数，舍入函数，指数函数进行了测试，其中误差相对较大的 exp/expm1（红色标注）函数等我们将其提取出来放在了一组，另外其他一些未归类的 sigmoid 等误差相对较低也同一成了一组

• 以上测试均基于 Paddle 的 Python 模块进行

3.4 基本数学函数在 FP32 和 FP16 的误差对比¶

1. FP32 转 FP16 的统计误差：

   1. 包含非规规格情况下($2^{-24}\sim65504$)：

1. 仅规格化数情况下($2^{-14}\sim65504$)：

注：

• 绝对误差采用 FP32 和转换后的 FP16 的距离

• 相对误差采用 FP32 和转换后的 FP16 的距离相对于 FP32 的比重

1. FP32 转 FP16 理论上的最大相对误差可参考实数转 FP16 的情况

2. 实数转 FP16 在理论上单次的最大相对舍入误差（规格化下）: $2^{-11}$

3. 实数转 FP32 在理论上单次的最大相对舍入误差（规格化下）: $2^{-24}$

4. 实数转 FP16 在理论上单次的最大相对舍入误差（非规格化下）：0.5

5. 实数转 FP32 在理论上单次的最大相对舍入误差（非规格化下）：0.5

延伸：FP16 和 FP32 精度对比时，应当采用相对误差为度量尺度，小于最大相对误差，相对误差可以保证在一定的范围内，但是绝对误差的范围本身的差距太大了，并不适合做度量尺度。
