模型组网

模型组网是深度学习任务中的重要一环,该环节定义了神经网络的层次结构、数据从输入到输出的计算过程(即前向计算)等。

飞桨框架提供了多种模型组网方式,本文介绍如下几种常见用法:

另外飞桨框架提供了 paddle.summary 函数方便查看网络结构、每层的输入输出 shape 和参数信息。

一、直接使用内置模型

飞桨框架目前在 paddle.vision.models 下内置了计算机视觉领域的一些经典模型,只需一行代码即可完成网络构建和初始化,适合完成一些简单的深度学习任务,满足深度学习初阶用户感受模型的输入和输出形式、了解模型的性能。

import paddle

print('飞桨框架内置模型:', paddle.vision.models.__all__)
飞桨框架内置模型: ['ResNet', 'resnet18', 'resnet34', 'resnet50', 'resnet101', 'resnet152', 'VGG', 'vgg11', 'vgg13', 'vgg16', 'vgg19', 'MobileNetV1', 'mobilenet_v1', 'MobileNetV2', 'mobilenet_v2', 'LeNet']

以 LeNet 模型为例,可通过如下代码组网:

# 模型组网并初始化网络
lenet = paddle.vision.models.LeNet(num_classes=10)

# 可视化模型组网结构和参数
paddle.summary(lenet,(1, 1, 28, 28))
---------------------------------------------------------------------------
 Layer (type)       Input Shape          Output Shape         Param #
===========================================================================
   Conv2D-1       [[1, 1, 28, 28]]      [1, 6, 28, 28]          60
    ReLU-1        [[1, 6, 28, 28]]      [1, 6, 28, 28]           0
  MaxPool2D-1     [[1, 6, 28, 28]]      [1, 6, 14, 14]           0
   Conv2D-2       [[1, 6, 14, 14]]     [1, 16, 10, 10]         2,416
    ReLU-2       [[1, 16, 10, 10]]     [1, 16, 10, 10]           0
  MaxPool2D-2    [[1, 16, 10, 10]]      [1, 16, 5, 5]            0
   Linear-1          [[1, 400]]            [1, 120]           48,120
   Linear-2          [[1, 120]]            [1, 84]            10,164
   Linear-3          [[1, 84]]             [1, 10]              850
===========================================================================
Total params: 61,610
Trainable params: 61,610
Non-trainable params: 0
---------------------------------------------------------------------------
Input size (MB): 0.00
Forward/backward pass size (MB): 0.11
Params size (MB): 0.24
Estimated Total Size (MB): 0.35
---------------------------------------------------------------------------






{'total_params': 61610, 'trainable_params': 61610}

通过 paddle.summary 可清晰地查看神经网络层次结构、每一层的输入数据和输出数据的形状(Shape)、模型的参数量(Params)等信息,方便可视化地了解模型结构、分析数据计算和传递过程。从以上结果可以看出,LeNet 模型包含 2个Conv2D 卷积层、2个ReLU 激活层、2个MaxPool2D 池化层以及3个Linear 全连接层,这些层通过堆叠形成了 LeNet 模型,对应网络结构如下图所示。

../../_images/lenet.png

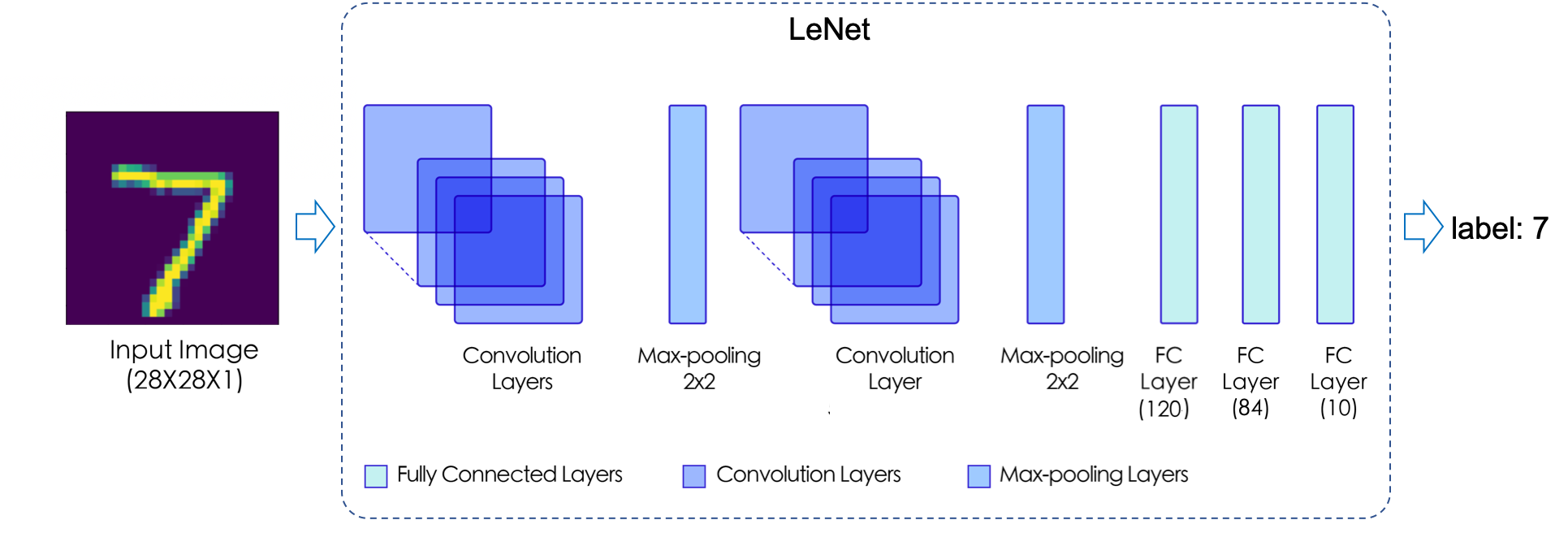

图 1:LeNet 网络结构示意图

二、Paddle.nn 介绍

经典模型可以满足一些简单深度学习任务的需求,然后更多情况下,需要使用深度学习框架构建一个自己的神经网络,这时可以使用飞桨框架 paddle.nn 下的 API 构建网络,该目录下定义了丰富的神经网络层和相关函数 API,如卷积网络相关的 Conv1D、Conv2D、Conv3D,循环神经网络相关的 RNN、LSTM、GRU 等,方便组网调用,详细清单可在 API 文档 中查看。

飞桨提供继承类(class)的方式构建网络,并提供了几个基类,如:paddle.nn.Sequentialpaddle.nn.Layer 等,构建一个继承基类的子类,并在子类中添加层(layer,如卷积层、全连接层等)可实现网络的构建,不同基类对应不同的组网方式,本节介绍如下两种常用方法:

  • 使用 paddle.nn.Sequential 组网:构建顺序的线性网络结构(如 LeNet、AlexNet 和 VGG)时,可以选择该方式。相比于 Layer 方式 ,Sequential 方式可以用更少的代码完成线性网络的构建。

  • 使用 paddle.nn.Layer 组网(推荐):构建一些比较复杂的网络结构时,可以选择该方式。相比于 Sequential 方式,Layer 方式可以更灵活地组建各种网络结构。Sequential 方式搭建的网络也可以作为子网加入 Layer 方式的组网中。

三、使用 paddle.nn.Sequential 组网

构建顺序的线性网络结构时,可以选择该方式,只需要按模型的结构顺序,一层一层加到 paddle.nn.Sequential 子类中即可。

参照前面图 1 所示的 LeNet 模型结构,构建该网络结构的代码如下:

from paddle import nn

# 使用 paddle.nn.Sequential 构建 LeNet 模型
lenet_Sequential = nn.Sequential(
    nn.Conv2D(1, 6, 3, stride=1, padding=1),
    nn.ReLU(),
    nn.MaxPool2D(2, 2),
    nn.Conv2D(6, 16, 5, stride=1, padding=0),
    nn.ReLU(),
    nn.MaxPool2D(2, 2),
    nn.Flatten(),
    nn.Linear(400, 120),
    nn.Linear(120, 84),
    nn.Linear(84, 10)
)
# 可视化模型组网结构和参数
paddle.summary(lenet_Sequential,(1, 1, 28, 28))
---------------------------------------------------------------------------
 Layer (type)       Input Shape          Output Shape         Param #
===========================================================================
   Conv2D-3       [[1, 1, 28, 28]]      [1, 6, 28, 28]          60
    ReLU-3        [[1, 6, 28, 28]]      [1, 6, 28, 28]           0
  MaxPool2D-3     [[1, 6, 28, 28]]      [1, 6, 14, 14]           0
   Conv2D-4       [[1, 6, 14, 14]]     [1, 16, 10, 10]         2,416
    ReLU-4       [[1, 16, 10, 10]]     [1, 16, 10, 10]           0
  MaxPool2D-4    [[1, 16, 10, 10]]      [1, 16, 5, 5]            0
   Flatten-1      [[1, 16, 5, 5]]          [1, 400]              0
   Linear-4          [[1, 400]]            [1, 120]           48,120
   Linear-5          [[1, 120]]            [1, 84]            10,164
   Linear-6          [[1, 84]]             [1, 10]              850
===========================================================================
Total params: 61,610
Trainable params: 61,610
Non-trainable params: 0
---------------------------------------------------------------------------
Input size (MB): 0.00
Forward/backward pass size (MB): 0.11
Params size (MB): 0.24
Estimated Total Size (MB): 0.35
---------------------------------------------------------------------------






{'total_params': 61610, 'trainable_params': 61610}

使用 Sequential 组网时,会自动按照层次堆叠顺序完成网络的前向计算过程,简略了定义前向计算函数的代码。由于 Sequential 组网只能完成简单的线性结构模型,所以对于需要进行分支判断的模型需要使用 paddle.nn.Layer 组网方式实现。

四、使用 paddle.nn.Layer 组网

构建一些比较复杂的网络结构时,可以选择该方式,组网包括三个步骤:

  1. 创建一个继承自 paddle.nn.Layer 的类;

  2. 在类的构造函数 __init__ 中定义组网用到的神经网络层(layer);

  3. 在类的前向计算函数 forward 中使用定义好的 layer 执行前向计算。

仍然以 LeNet 模型为例,使用 paddle.nn.Layer 组网的代码如下:

# 使用 Subclass 方式构建 LeNet 模型
class LeNet(nn.Layer):
    def __init__(self, num_classes=10):
        super(LeNet, self).__init__()
        self.num_classes = num_classes
        # 构建 features 子网,用于对输入图像进行特征提取
        self.features = nn.Sequential(
            nn.Conv2D(
                1, 6, 3, stride=1, padding=1),
            nn.ReLU(),
            nn.MaxPool2D(2, 2),
            nn.Conv2D(
                6, 16, 5, stride=1, padding=0),
            nn.ReLU(),
            nn.MaxPool2D(2, 2))
        # 构建 linear 子网,用于分类
        if num_classes > 0:
            self.linear = nn.Sequential(
                nn.Linear(400, 120),
                nn.Linear(120, 84),
                nn.Linear(84, num_classes)
            )
    # 执行前向计算
    def forward(self, inputs):
        x = self.features(inputs)

        if self.num_classes > 0:
            x = paddle.flatten(x, 1)
            x = self.linear(x)
        return x
lenet_SubClass = LeNet()

# 可视化模型组网结构和参数
params_info = paddle.summary(lenet_SubClass,(1, 1, 28, 28))
print(params_info)
---------------------------------------------------------------------------
 Layer (type)       Input Shape          Output Shape         Param #
===========================================================================
   Conv2D-5       [[1, 1, 28, 28]]      [1, 6, 28, 28]          60
    ReLU-5        [[1, 6, 28, 28]]      [1, 6, 28, 28]           0
  MaxPool2D-5     [[1, 6, 28, 28]]      [1, 6, 14, 14]           0
   Conv2D-6       [[1, 6, 14, 14]]     [1, 16, 10, 10]         2,416
    ReLU-6       [[1, 16, 10, 10]]     [1, 16, 10, 10]           0
  MaxPool2D-6    [[1, 16, 10, 10]]      [1, 16, 5, 5]            0
   Linear-7          [[1, 400]]            [1, 120]           48,120
   Linear-8          [[1, 120]]            [1, 84]            10,164
   Linear-9          [[1, 84]]             [1, 10]              850
===========================================================================
Total params: 61,610
Trainable params: 61,610
Non-trainable params: 0
---------------------------------------------------------------------------
Input size (MB): 0.00
Forward/backward pass size (MB): 0.11
Params size (MB): 0.24
Estimated Total Size (MB): 0.35
---------------------------------------------------------------------------

{'total_params': 61610, 'trainable_params': 61610}

在上面的代码中,将 LeNet 分为了 featureslinear 两个子网,features 用于对输入图像进行特征提取,linear 用于输出十个数字的分类。

五、总结

本节介绍了飞桨框架中模型组网的几种方式,并且以 LeNet 为例介绍了如何使用这几种组网方式实现,总结模型组网的方法和用到的关键 API 如下图所示。

../../_images/model.png

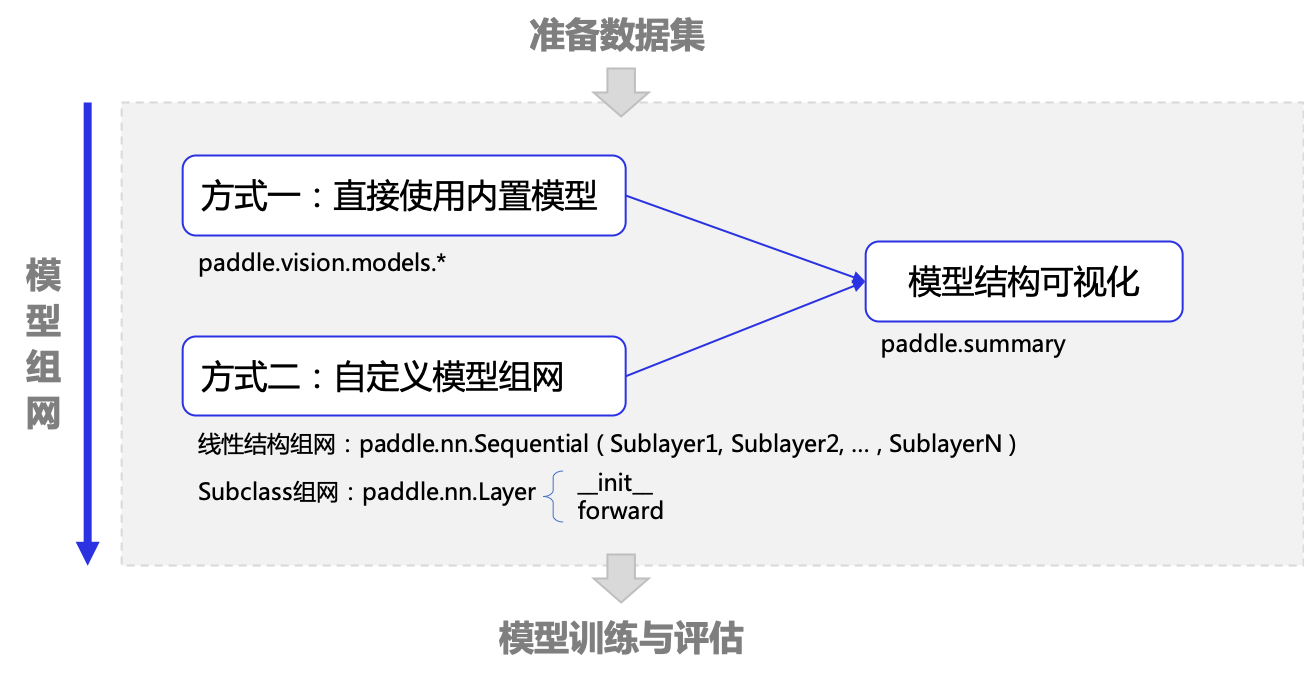

图 2:模型组网方法

扩展:模型的层(Layer)

模型组网中一个关键组成就是神经网络层,不同的神经网络层组合在一起,从输入的数据样本中习得数据内在规律,最终输出预测结果。每个层从前一层获得输入数据,然后输出结果作为下一层的输入,并且大多数层包含可调的参数,在反向传播梯度时更新参数。

在飞桨框架中内置了丰富的神经网络层,用类(class)的方式表示,构建模型时可直接作为实例添加到子类中,只需设置一些必要的参数,并定义前向计算函数即可,反向传播和参数保存由框架自动完成。

下面展开介绍几个常用的神经网络层。

Conv2D

Conv2D (二维卷积层)主要用于对输入的特征图进行卷积操作,广泛用于深度学习网络中。Conv2D 根据输入、卷积核、步长(stride)、填充(padding)、空洞大小(dilations)等参数计算输出特征层大小。输入和输出是 NCHW 或 NHWC 格式,其中 N 是 batchsize 大小,C 是通道数,H 是特征高度,W 是特征宽度。

x = paddle.uniform((2, 3, 8, 8), dtype='float32', min=-1., max=1.)

conv = nn.Conv2D(3, 6, (3, 3), stride=2) # 卷积层输入通道数为3,输出通道数为6,卷积核尺寸为3*3,步长为2
y = conv(x) # 输入数据x
y = y.numpy()
print(y.shape)
(2, 6, 3, 3)

MaxPool2D

MaxPool2D (二维最大池化层)主要用于缩小特征图大小,根据 kernel_size 参数指定的窗口大小,对窗口内特征图进行取最大值的操作。

x = paddle.uniform((2, 3, 8, 8), dtype='float32', min=-1., max=1.)

pool = nn.MaxPool2D(3, stride=2) # 池化核尺寸为3*3,步长为2
y = pool(x) #输入数据x
y = y.numpy()
print(y.shape)
(2, 3, 3, 3)

Linear

Linear (全连接层)中每个神经元与上一层的所有神经元相连,实现对前一层的线性组合和线性变换。在卷积神经网络分类任务中,输出分类结果之前,通常采用全连接层对特征进行处理。

x = paddle.uniform((2, 6), dtype='float32', min=-1., max=1.)
linear = paddle.nn.Linear(6, 4)
y = linear(x)
print(y.shape)
[2, 4]

ReLU

ReLU 是深度学习任务中常用的激活层,主要用于对输入进行非线性变换。ReLU 将输入中小于 0 的部分变为 0,大于 0 的部分保持不变。

x = paddle.to_tensor([-2., 0., 1.])
relu = paddle.nn.ReLU()
y = relu(x)
print(y)
Tensor(shape=[3], dtype=float32, place=CPUPlace, stop_gradient=True,
       [0., 0., 1.])

扩展:模型的参数(Parameter)

在飞桨框架中,可通过网络的 parameters()named_parameters() 方法获取网络在训练期间优化的所有参数(权重 weight 和偏置 bias),通过这些方法可以实现对网络更加精细化的控制,如设置某些层的参数不更新。

下面这段示例代码,通过 named_parameters() 获取了 LeNet 网络所有参数的名字和值,打印出了参数的名字(name)和形状(shape)。

 for name, param in lenet.named_parameters():
    print(f"Layer: {name} | Size: {param.shape}")
Layer: features.0.weight | Size: [6, 1, 3, 3]
Layer: features.0.bias | Size: [6]
Layer: features.3.weight | Size: [16, 6, 5, 5]
Layer: features.3.bias | Size: [16]
Layer: fc.0.weight | Size: [400, 120]
Layer: fc.0.bias | Size: [120]
Layer: fc.1.weight | Size: [120, 84]
Layer: fc.1.bias | Size: [84]
Layer: fc.2.weight | Size: [84, 10]
Layer: fc.2.bias | Size: [10]
